襯氟泵襯氟工藝知識介紹

作者：襯氟泵來源：襯氟泵發布時間：2021-03-25

襯氟簡介
鋼襯聚四氟乙烯PTFE，其泵，管道及配件亨有“塑料王”的美譽。具有優異的耐溫性能和耐腐蝕性能。
是理想的硝酸、硫酸、氫氟酸、光氣、氯氣、王水、混酸、溴化物等有機溶劑等強腐蝕性介質的輸送設備。
可長期在高溫（120℃以內）極限負壓工況穩定運行的鋼襯四氟管道及配件。
解決了以往鋼襯四氟管道及配件不能耐負壓的缺點，在許多蒸餾等高溫高負壓系統中得到了廣泛的應用。

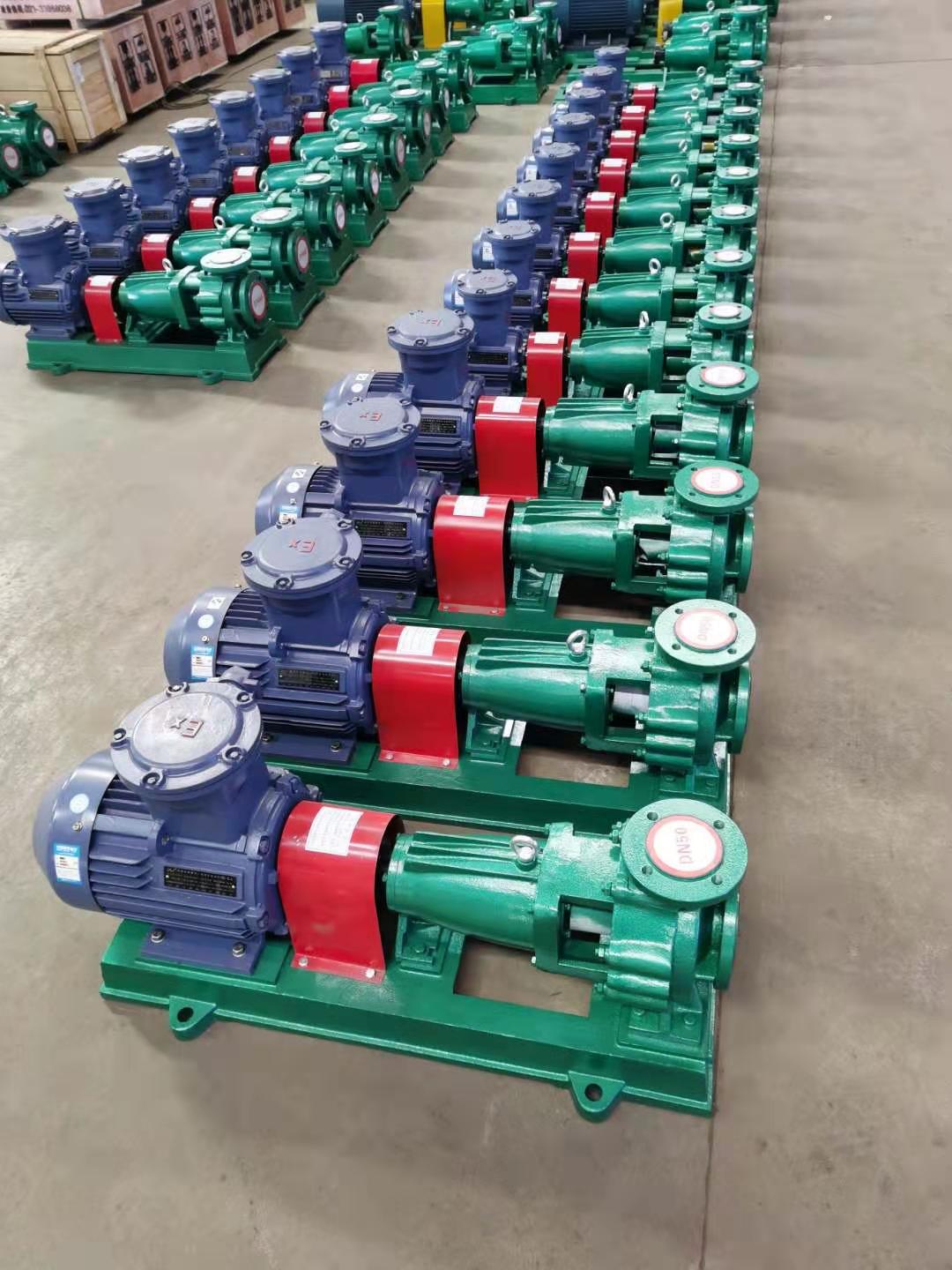

襯氟泵

鋼襯四氟材質主要特性
1、鋼襯四氟的優勢
耐高溫——使用工作溫度達250℃。
耐低溫——具有良好的機械韌性；即使溫度下降到-196℃，也可保持5%的伸長率。
耐腐蝕——對大多數化學藥品和溶劑，表現出惰性、能耐強酸強堿、水和各種有機溶劑。
耐氣候——有塑料中的老化壽命。
高潤滑——是固體材料中摩擦系數低者。
不粘附——是固體材料中小的表面張力，不粘附任何物質。
無毒害——具有生理惰性，對生物無毒
2、主要作用
鋼襯四氟管適用于高溫下強烈腐蝕性氣體和液體。
其它類型鋼塑復合管和金屬管不適輸送介質，鋼聚四氟乙烯復。
合管均適用，鋼聚偏氟類復合管適用的輸送工作溫度在-40℃~+150℃的腐蝕性介質。
3、化學性：
耐大氣老化性：耐輻照性能和較低的滲透性：長期暴露于大氣中，表面及性能保持不變。
不燃性：限氧指數在90以下。
耐酸堿性：不溶于強酸、強堿和有機溶劑。
抗氧化性：能耐強氧化劑的腐蝕。
4、工作特性
性能：介質工作溫度：-100℃~-250℃
介質工作壓力：正壓：2.5MPa，常溫下耐負壓70KPa
耐腐蝕性：
鋼聚四氟乙烯類復合管，除熔融金屬鋰、鉀、鈉、三氟化氯、高溫下的三氟化氧、高流速的液氟外。
它幾乎可以抵抗所有化學介質。
包括濃硝酸和王水的腐蝕，它可以長期在230℃-250℃溫度下工作。
鋼聚偏氟乙烯類或其它偏氟乙烯類復合管，對鹵素、鹵代烴、強氧化劑、沸酸、堿、多種有機溶劑都有良好的耐蝕性。
但不耐發煙硫酸、濃熱硫酸和硝酸、90℃以上的酮、酯、胺類以及高溫磺化劑腐蝕。
5、加工工藝簡介
a.四氟乙烯(PTFE)-鈉萘溶液處理粘接法
聚四氟乙烯(PTFE)-鈉萘溶液處理粘接法：鈉萘溶液處理含氟材料
主要是通過腐蝕液與PTFE塑料發生化學反應，扯掉材料表面上的部分氟原子
這樣就在表面上留下了碳化層和某些極性基團
鈉萘溶液處理含氟材料，主要是通過腐蝕液與PTFE塑料發生化學反應
扯掉材料表面上的部分氟原子，這樣就在表面上留下了碳化層和某些極性基團
紅外光譜表明，表面引入羥基、羰基和不飽和鍵等極性基團
這些基團能使表面能增大，接觸角變小，潤濕性提高，由難粘變為可粘
這是目前研究的所有方法中效果較好，也是比較常用的方法
一般用鈉萘四氫呋喃作為腐蝕液。處理粘接步驟如下：
(1)處理液配制：將一定量的金屬鈉加入到四氫呋喃與萘的溶液中，其中金屬鈉的質量分數控制在3％~5％，在室溫下攪拌約2h，直至溶液顏色呈現深褐色或黑色即可；
(2)將待處理的PTFE工件浸入到該溶液中約5~10min，取出再用丙酮溶液浸泡3~5 min；
(3)從丙酮溶液中取出工件，用清水漂洗干凈后置于陰暗處自然干燥；
(4)選擇環氧樹脂、有機硅或聚氨酯做粘合劑，均勻涂于處理過的待粘接表面并立即粘接，于24~30℃下靜置24h后即可粘接牢靠。
b.內襯PTFE管道、管配件的鋼襯、法蘭
(1) 管道采用國家標準無逢鋼管，因工藝要求，襯里面的管子有效通徑小于鋼管的公稱通徑，設計者及用戶進行必要的有效流量標準后確定鋼管的通徑。
(2）法蘭可根據用戶需要按HG、GB、JB、ANSI、JIS、BS、DIN等國家標準，可以是鍛造，也可由合同確定，因密封面加工工藝建議選用板式平焊法蘭、帶頸平焊法蘭。密封面均為平面密封型式，為了便于管路安裝，可為用戶提供平焊環活動法蘭。
c.鋼襯四氟直管
此工藝采用PTFE棒材車削成的薄膜，纏繞燒結成形。
適用于常壓、正壓的輸送管路（如三廢處理管路等）
不宜用于有負荷的管路（如泵進、出口處及由落差或突然冷卻等能產生負壓的管路）
聚四氟乙烯襯里管道工藝之纏繞管松襯法具體工藝為：
將模壓生產的四氟棒料，用車床切削成薄帶，用手工或機械的方法將四氟薄帶纏繞在預先設計好尺寸的模具上。
達到要求的厚度后，再在其外用同樣方法纏上三到四層無堿玻璃絲帶
外層用鐵絲扎緊，然后送入燒結爐成型，燒結后取出用水冷卻
然后用手工或機械方法脫模，再套入鋼管，翻邊后即完成。
纏繞管是初生產較多應用較廣的一種，聚四氟乙烯這種管子生產時。
自由度大，可以從小口徑到大口徑（可達Φ 2000mm以上）。
該管用車削薄膜纏繞后，燒結而成，其整體性和均勻性與纏繞時的張力、薄膜的厚度、薄膜表面的潔凈程度、燒結時的溫度、時間等因素有關，較難掌握。
由于纏繞層數多，工藝上難以控制，燒結后整體性和均勻性很難保證。因此，纏繞管大壁厚不超過3mm，其生產過程較多
控制欠嚴密，加工方法以手工為主聚四氟乙烯，質量不穩定，缺乏有力的檢測手段
且這種纏繞管松襯的管子壁簿，在負壓和溫差波動大時，管道易抽癟和法蘭翻邊部位易斷裂等缺陷。
內襯PTFE襯里層的檢驗及使用范圍
1、管道及管配件均以1.5倍設計壓力進行水壓試驗后.
2、凡涉及內襯PTFE襯里層經水壓試驗后,100%地進行完好性檢驗,其泄漏點檢驗方法采用電火花測試.
3、使用范圍
a.使用溫度-20~200℃
b.使用壓力≤2.5Mpa
c.允許負壓 DN≤250mm為-0.09Mpa、DN＞250mm為-0.08Mpa
d.可輸送任意濃度的強酸、強堿、有機溶劑、強氧化劑、有毒、易揮發、易燃的化學介質。
