化工泵軸承游隙調整方法和必要
作者：化工泵 來源：化工泵 發布時間：2019-11-21
在化工生產中，軸承的應用很多，化工泵需要軸承，機械設備需要軸承，軸承在使用過程中出現故障對設備運轉是造成很大影響的，軸承游隙過大或過小，軸承的工作壽命乃至整個設備運行的穩定性都會降低。
一、適用不同調整方法的軸承種類
游隙調整的方法由軸承類型決定，一般可以分為游隙不可調軸承和可調軸承。

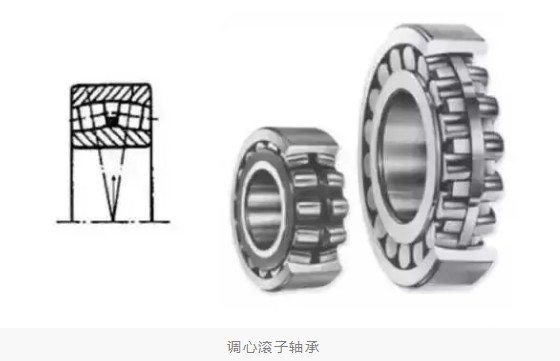

游隙不可調軸承是指軸承出廠后，軸承的游隙就確定了，我們熟知的深溝球軸承、調心軸承、圓柱軸承都屬于這一類。
游隙可調軸承是指可以移動軸承滾道的相對軸向位置來獲得所需要的游隙，屬于這類的有圓錐軸承和角接觸球軸承及一些止推軸承。
二、軸承游隙調整分類
對于不可調軸承的游隙，行業有相應的標準值（CN, C3，C4等等），也可以定制特定的游隙范圍。當軸、軸承座尺寸已知，相應的內、外圈配合量就確定了，安裝后的游隙就不能改變。由于在設計階段配合量是一個范圍，游隙也存在一個范圍，在對游隙精度有要求的應用就不適用。
可調軸承很好的解決了這個問題，通過改變滾道的相對軸向位置，我們可以得到一個確定的游隙值。如下圖，當移動內圈的位置，我們大致可以得到正、負兩種游隙。
三、影響軸承游隙的因素
工作游隙的選擇是由應用工況（載荷、速度、設計參數）和期望得到的工作狀態（壽命、剛度、低的熱量產生、維護的便利等等）決定的。然而，在大多數應用中，我們無法直接調整工作游隙，這就需要我們根據對應用的分析和經驗，計算出相應的安裝后游隙值。
圓錐內孔游隙（μm）
C3——向心軸承徑向游隙，比標準游隙大；
MC3——小型、微型球軸承徑向游隙標準游隙。詳細如下：
C1——向心軸承徑向游隙，比C2游隙小。
C2——向心軸承徑向游隙，比標準游隙小。
CN（省略）——向心軸承徑向標準游隙。
C3——向心軸承徑向游隙，比標準游隙大。
C4——向心軸承徑向游隙，比C3游隙大。
C5——向心軸承徑向游隙，比C4游隙大。
CC1——圓柱滾子軸承（不可互換）徑向游隙，比CC2游隙小。
CC2——圓柱滾子軸承（不可互換）徑向游隙，比標準游隙小。
CC——圓柱滾子軸承（不可互換）徑向標準游隙。
CC3——圓柱滾子軸承（不可互換）徑向游隙，比標準游隙大。
CC4——圓柱滾子軸承（不可互換）徑向游隙，比CC3游隙大。
CC5——圓柱滾子軸承（不可互換）徑向游隙，比CC4游隙大。
MC1——小型，微型球軸承徑向游隙，比MC2游隙小。
MC2——小型，微型球軸承徑向游隙，比MC3游隙小。
MC3——小型，微型球軸承徑向游隙標準游隙。
MC4——小型，微型球軸承徑向游隙，比MC3游隙大。
MC5——小型，微型球軸承徑向游隙，比MC4游隙大。
MC6——小型，微型球軸承徑向游隙，比MC5游隙大。
CM——電機用深溝球軸承，圓柱滾子軸承的徑向游隙。
CT——電機用圓柱滾子軸承的徑向游隙
四、圓錐滾子軸承游隙的調整方法
常見調整方法
1、對圓筒形和橢圓形軸瓦的側隙，可采用手工研刮或軸承中分面加墊車削后修刮的方法調整。。
2、對圓筒形和橢圓形軸瓦的頂隙，可采用手工研刮或情況允許時對軸承中分面加墊的方法調整。。
3、對多油楔固定式軸瓦，原則上不允許修刮和調整軸瓦間隙，間隙不合適時應更換新瓦。。
4、對多油楔可傾式軸瓦，不允許修刮瓦塊，間隙不合適時應更換因瓦塊。對厚度可調的瓦塊，可通過在瓦背后調整塊下加不銹鋼墊，或減薄調整塊厚度的方法調整瓦量。注意對多油楔可傾式軸瓦，同組瓦塊間厚度誤差應小于0.01mm。。
